HOT ! 日進電子工業 HPCD-P30S LED照明用電源 高周波連続点灯用電源 デジタル電源 8ビットパラレル通信調光型 DC24V電源 1チャンネル 30W 12V照明

商品情報

■【アズワン AS ONE】分析・特殊機器 光学・ルーペ製品2 その他光学機器
●125kHzの高周波点灯256階調のPWMデジタル調光
●▼プログラマブルマイコンを採用した新開発デジタル制御回路搭載の新型電源部です。
●▼発光は125kHzの高周波連続点灯。
●▼調光は256ステップの細かい制御が可能です。
●▼高いリニアリティと確かな再現性で、きめ細かい管理に対応します。
●▼点灯ON/OFF制御による同期発光機能も標準搭載しています。

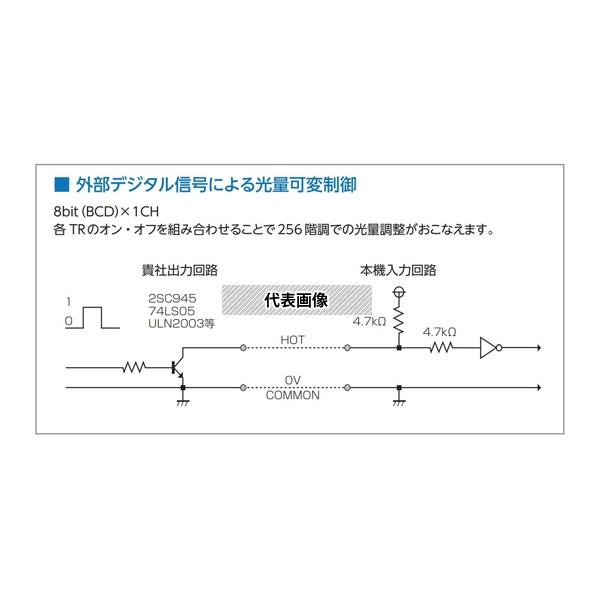

●8ビットパラレル通信による調光対応型
●▼パラレル通信により、設定値の切替を高速に行えます。

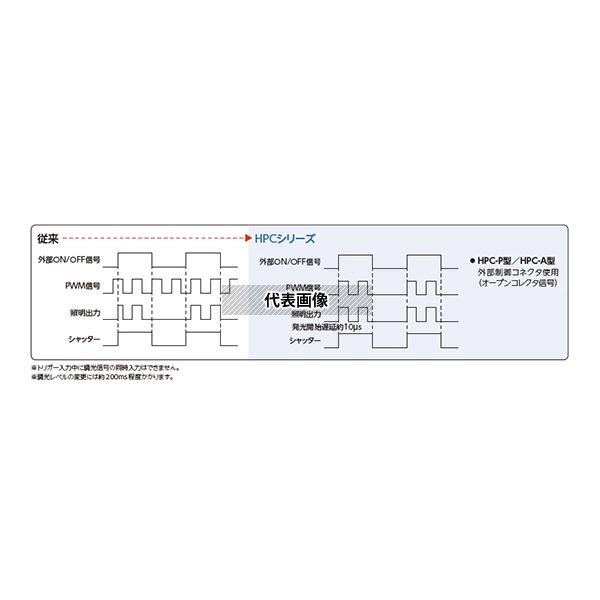

●外部点灯ON/OFF信号と照明点灯開始は完全同期
●▼外部点灯ON/OFF信号に同期してPWM周期が開始します。
●▼点灯ごとの明るさのバラツキがありません。
●※トリガー入力中に調光信号の同時入力はできません。
●※調光レベルの変更には約200ms程度かかります。

■商品の仕様
●デジタル制御
●型式:NPN
●チャンネル数:1チャンネル
●最大出力電力:30W
●照明用出力コネクタ数:2灯(SM)
●1CHあたりに接続可能なLED照明の消費電力:30Wまで
●出力電圧(2次側):DC12V・12V照明に接続可
●発光方式:高周波連続点灯・125kHz
●調光方式・調光階調:PWM調光・256階調
●調光設定
●▼手動:ロータリースイッチ[Coarse/Fine]
●▼外部:8ビット入力
●外部制御信号形態使用コネクタ
●▼調光:パラレル SM9Pコネクタ
●▼ON/OFF制御:オープンコレクタ SM4Pコネクタ
●DINレール取付:○
●入力電源電圧(1次側):DC24V±10%
●消費電力(W):35
●外形寸法(mm):W56×H116×D80
●質量(kg):0.5
●点灯制御用コード:L-SIGシリーズW型
●デジタル信号調光制御用コード:LD-KCシリーズS-D型
●消費電力について:LED照明の消費電力は型式ごとに異なります。消費電力の合計が電源の最大出力電力を超えないように、LED照明を接続してください。
